E-learning – Tout connaître sur les isolants RAVATHERM XPS

Ce module d’apprentissage en ligne vous offre une vue d’ensemble de la société de Ravago Building Solutions, de ses isolants en polystyrène extrudé – XPS -, de leurs applications prioritaires et de leurs performances clés. Il vous présente également son organisation commerciale en France.

Comptez environ 30 minutes pour vous imprégner du contenu et remplir le quiz si vous le souhaitez.

Ravago Building Solutions est le plus important producteur européen d’isolants en mousse de polystyrène extrudé (XPS) après la double acquisition des unités XPS de Knauf Insulation et de Dow Chemical. RAVATHERM™XPS est le nouveau nom de la gamme d’isolants hautes performances pour toitures et sols. RAVATHERM XPS a remplacé les anciennes marques de Knauf Insulation, POLYFOAM™ et celles de Dow Building Solutions, à savoir ROOFMATE™, STYROFOAM™ et FLOORMATE™.

Forte d’une réputation de près de 60 ans, fondée sur la qualité et la durabilité des performances de l’XPS, la large gamme de produits RAVATHERM XPS offre aux architectes et prescripteurs du bâtiment de multiples possibilités de satisfaire leurs partis pris créatifs et de répondre aux applications les plus contraignantes.

Les isolants RAVATHERM XPS sont produits et expédiés sur toute la France depuis deux sites : Rhine Center à Drusenheim en Alsace où a été produite la toute première gamme d’isolants XPS il y a près de 60 ans et Artix dans le Béarn.

Principes fondamentaux de l’isolation

Les isolants sont disponibles dans un large éventail de matériaux, chacun offrant des propriétés thermiques et structurelles différentes.

Lambda (λ) – Conductivité thermique

La conductivité thermique caractérise la vitesse à laquelle la chaleur est transmise à travers un matériau. Selon la RT 2012, un matériau est considéré comme isolant si sa conductivité thermique est inférieure à 0,065 watt par mètre-kelvin.

La conductivité thermique exprimée par la valeur Lambda (λ) est une caractéristique propre à chaque matériau. Elle indique la quantité de chaleur qui se propage par conduction thermique : en 1 seconde, à travers 1 m² d’un matériau, épais d’un 1 m, lorsque la différence de température entre les deux faces est de 1 K (1 K = 1 °C). Elle est mesurée en watts pour un gradient de température d’un Kelvin par mètre d’épaisseur (W/m.K).

Plus la valeur λ est faible, plus l’efficacité thermique est grande

R – Résistance thermique

La résistance thermique R d’un produit est déterminée à partir de la conductivité thermique λ du matériau qui le compose et de son épaisseur e, selon la relation suivante :

Selon les règles ACERMI, les valeurs de résistance thermique certifiées sont arrondies à 0,05 m².K/W par défaut.

Plus la valeur de R est importante et plus l’isolant est performant.

Résistance à la compression

La résistance à la compression d’un matériau est sa capacité à résister à la pression qui y est exercée par exemple, par des charges lourdes. C’est le rapport d’1 Newton par mètre carré et qui peut représenter 1 kilogramme par mètre carré.
Elle s’exprime en “Pascal” (Pa) et kiloPascals (kPa) 1 kPa = 1000 Pa.

Un kPa élevé signifie une grande résistance à la compression.
Les panneaux isolants ayant une résistance à la compression élevée sont mieux adaptés aux applications contraignantes, comme les terrasses parking, entrepôts frigorifiques et les locaux industriels avec des équipements lourds.

Certifications et règlementation

ACERMI – Association pour le Certification des Matériaux Isolants

La certification ACERMI s’appuie sur un double engagement :
L’industriel s’engage à réaliser un contrôle continu de la production et à déterminer des caractéristiques de ses produits.
L’ACERMI réalise un audit initial de l’usine de production ainsi que les essais initiaux sur le produit.
Une surveillance semestrielle des produits certifiés (audit + essais) est ensuite effectuée.
C’est un marquage volontaire qui n’est pas obligatoire mais nécessaire pour commercialiser des isolants.

Les propriétés thermiques ainsi certifiées sont utilisées pour l’obtention d’une prime énergie, d’un crédit d’impôt ou de l’éco-prêt à taux zéro.

Evolution de la règlementation des DTA toitures-terrasses

Avant toute mise sur le marché d’un produit ou procédé de construction, il est systématiquement évalué par un groupe d’experts du CSTB réunis au sein de la Commission Chargée de Formuler Les Avis Techniques – CCFAT, rattachée au ministère en charge de la construction et de l’habitation.
L’Avis Technique est une une procédure qui s’appuie sur une analyse exhaustive des capacités du produit/procédé.
Le Document technique d’application – DTA – concerne un avis formulé pour l’emploi d’un produit ou composant relevant du marquage CE.
Les Avis Techniques et DTA sont délivrés pour une durée de 2 à 7 ans et doivent être régulièrement renouvelés. Ils constituent des documents de référence pour les assureurs et les contrôleurs techniques.
Les AT et DTA couvrant les isolants RAVATHERM XPS – à l’exception de l’AT toiture-terrasse parking – ne seront plus mis à jour mais toujours valides jusqu’en juin 2021, date à laquelle ils seront remplacés par de nouvelles Règles Professionnelles

Aides financières

La mise en œuvre du RAVATHERM XPS de Ravago Building Solutions est profitable à tous ses utilisateurs :

• Du point de vue environnemental, cela contribue activement aux réductions des émissions de CO2 par l’économie d’énergie que permet son utilisation lors de la durée de vie du bâtiment, mais également par l’absence d’émissions nocives lors de sa production.
• La durée de vie importante du RAVATHERM XPS et les faibles coûts de maintenance liés à son utilisation assurent aux investisseurs et occupants des locaux, une solution pérenne et efficace ainsi qu’un retour rapide sur investissement grâce aux économies d’énergie générées.
• La facilité de pose de RAVATHERM XPS assure aux installateurs, en plus du gain de temps, une productivité et unrendement efficaces.

Avantages de l’XPS par rapport au PSE & au PU

Tous les isolants RAVATHERM XPS sont composés de polystyrène extrudé (XPS), une mousse isolante rigide. Les panneaux XPS sont fabriqués par extrusion, un processus continu qui permet d’obtenir une peau lisse sur chaque face du panneau et une structure à cellules fermées qui lui confère ses performances thermiques et mécaniques élevées à long terme :

• Pouvoir isolant élevé
• Forte résistance en compression
• Insensibilité à l’humidité, aux cycles gel/dégel

Les isolants RAVATHERM XPS, insensibles à l’humidité, bénéficient ainsi de nombreux avantages :

• Ils n’absorbent pas d’eau, donc pas de développement de champignons ou moisissures
• Ils résistent aux cycles gel/dégel
• Grâce à leur résistance en compression élevée, leur épaisseur reste inchangée dans le temps
• Leurs propriétés thermiques restent constantes à long terme
• Ils sont parfaitement recyclables comme tous les thermoplastiques
• Ils se manipulent, se découpent et se mettent en œuvre facilement sans effritement à la découpe ni microsphères au ponçage.

Les panneaux PSE sont en polystyrène expansé. Le PSE est composé de petites billes de mousse collées ensemble après réchauffement à la vapeur, avec des espaces vides entre elles, formant une structure à cellules ouvertes. Les espaces vides dans un isolant à cellules ouvertes se remplissent d’air ou d’eau, ce qui les rend vulnérables à l’eau et au gel/dégel, augmente leur conductivité thermique, diminue leur résistance à la compression et a donc un impact négatif sur leurs performances thermiques et mécaniques.

Il ne faut pas donc pas confondre les isolants PSE et XPS.

Par rapport au PSE, les isolants PUR et PIR (polyurethane et polyisocyanurate), sont des isolants thermodurcissables produits par polymérisation. Ils offrent certains avantages par rapport au PSE comme un meilleur Lambda, une certaine résistance à court terme à l’absorption d’eau, cependant ils sont infusibles et donc non transformables et très difficilement recyclables. D’autre part, ni le PUR ni le PIR ne peuvent être utilisés dans des applications à fortes contraintes telles l’isolation des toitures inversées ou l’isolation des radiers où la non-absorption d’eau et une forte résistance mécanique à long terme offertes par les isolants RAVATHERM XPS sont nécessaires.

Les isolants RAVATHERM XPS

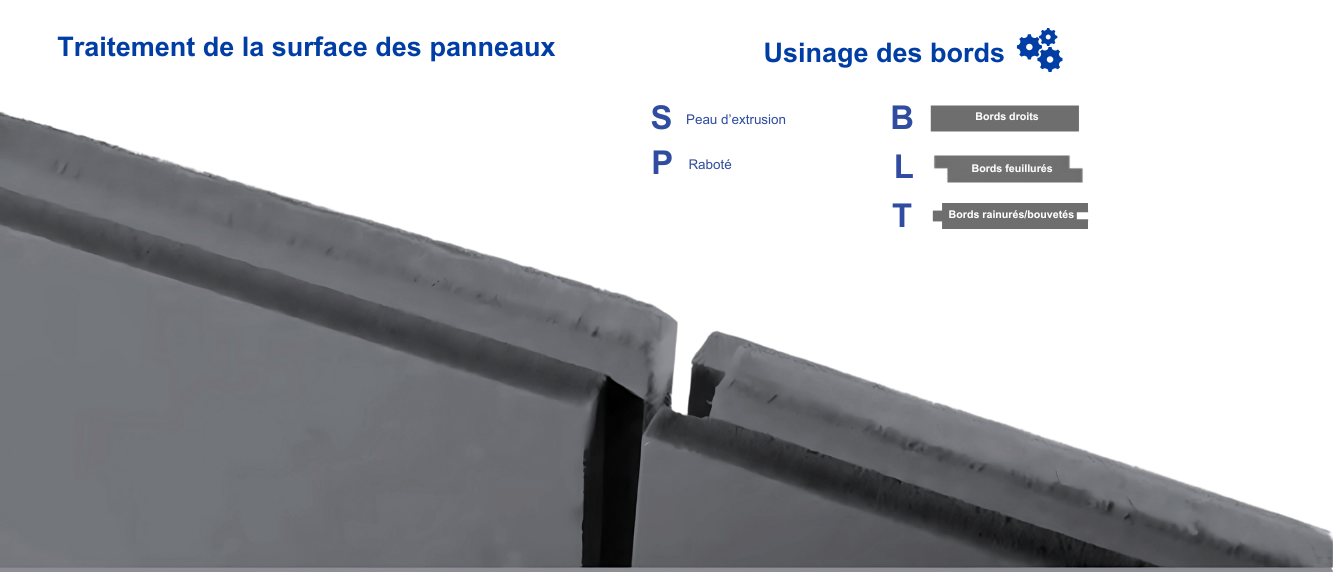

Plusieurs finitions

Surface :

• Peau d’extrusion – S
• Surface rabotée – P


Usinage des chants – bords :

• Bords droits – le bord est plat. Les panneaux isolants sont juxtaposés
• Bords feuillurés – le bord est rainuré. Les panneaux isolants se chevauchent, ce qui minimise les écarts.
• Bords rainés/bouvetés. Les panneaux isolants s’emboîtent pour une enveloppe parfaitement isolante

Ces finitions, comme la résistance à la compression des isolants RAVATHERM XPS qui tient compte du fluage en compression (déformation à 10% de son épaisseur sous une pression définie) est indiquée dans chacun de leur nom :
EX : RAVATHERM XPS 300 SB – 300 indique la résistance en compression – S Peau d’extrusion et B bords droits

Produits Complémentaires

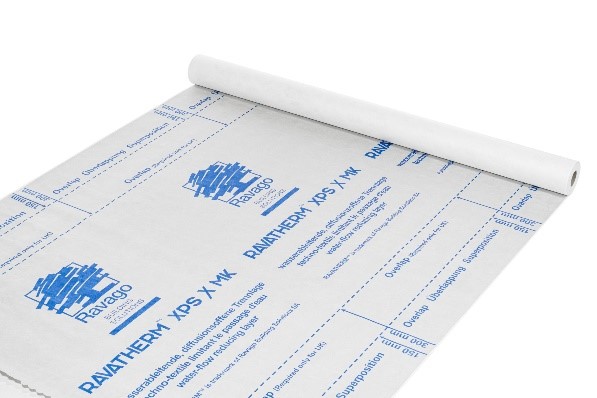

RAVATHERM MK est une membrane techno-textile en polyéthylène drainante et perméable à la vapeur d’eau utilisée sur les toitures terrasses à isolation inversée. RAVATHERM MK minimise les déperditions énergétiques dues à l’effet de refroidissement de l’eau de pluie qui ne pénètre pas sous le panneau isolant.

RAVATHERM Fix est une colle-mousse polyuréthane auto-expansible, à prise rapide, conçue pour le collage permanent de panneaux RAVATHERM XPS et RAVATHERM XPS Plus sur les toitures terrasses, les acrotères de toitures- terrasses, murs et parois enterrées ou soubassements

Sécurité Incendie

Les isolants RAVATHERM XPS et RAVATHERM XPS Plus contiennent un additif retardateur de flamme afin d’empêcher une éventuelle inflammation accidentelle due à une petite source de feu. Ils sont classés en réaction au feu selon la norme Euroclasse NF EN 13501-1+A1 Février 2013. Cependant, cette classification au feu est fondée sur des essais à petite échelle, qui peuvent ne pas refléter la réaction des isolants installés in situ dans des conditions réelles d’incendie. Les isolants RAVATHERM XPS, comme tous les polymères organiques, sont combustibles et peuvent brûler s’ils sont exposés à un feu intense. En conséquence, lors de leur transport, stockage et installation, les isolants RAVATHERM XPS ne doivent en aucun cas être exposés ni à des flammes ou à toutes autres sources d’inflammation.

Les isolants RAVATHERM XPS et leurs applications

Si RAVATHERM XPS a été développé à l’origine pour améliorer les performances thermiques des toitures-terrasses à isolation inversée, les performances thermiques élevées des isolants de la gamme sont tout à fait bénéfiquesdans de nombreuses applications – toitures, murs et sols–en neuf comme en rénovation.

Ce premier module sera consacré aux applications suivantes : toitures terrasses à isolation inversée, dallages, parois enterrées et soubassements

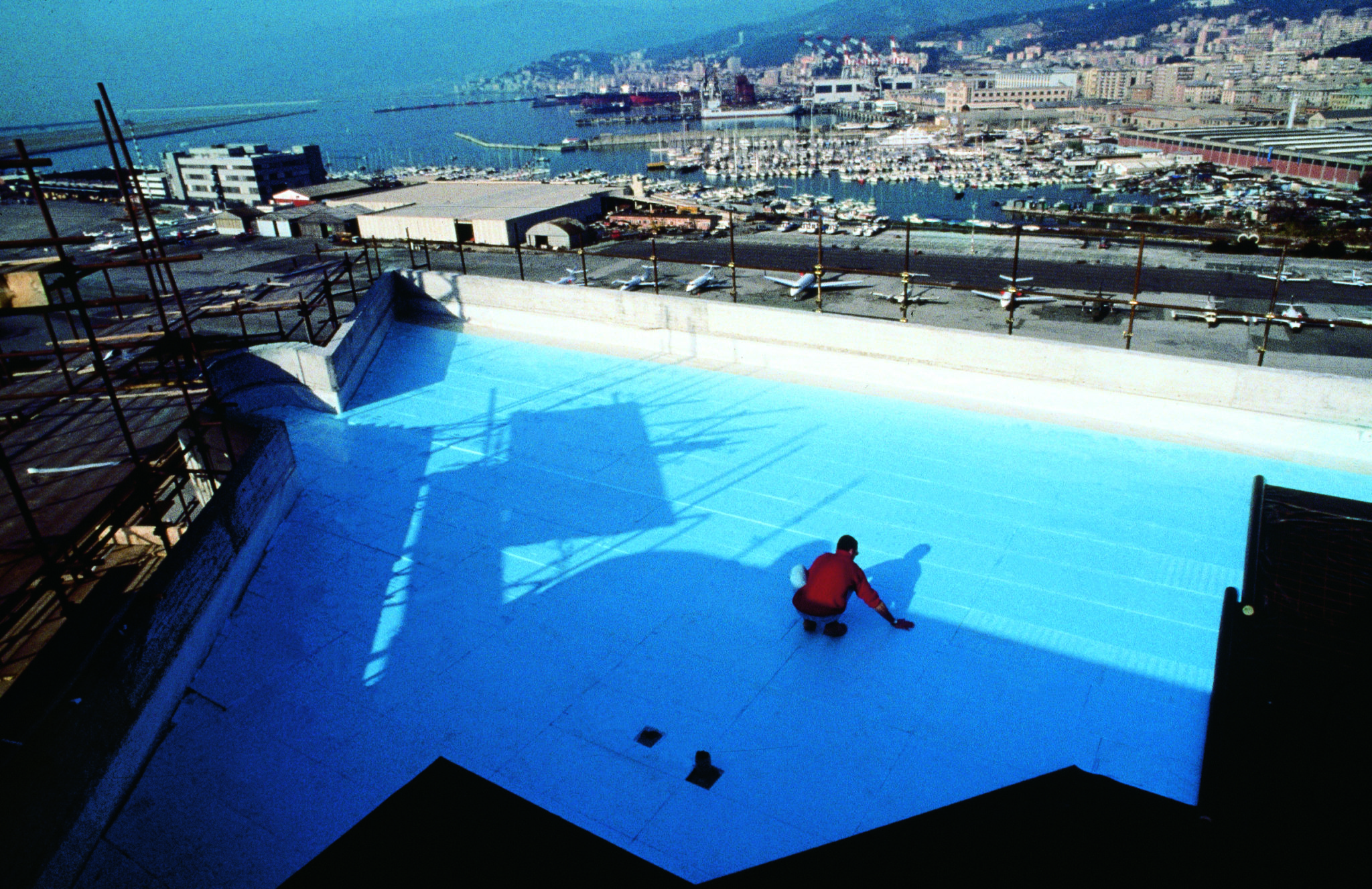

ISOLATION DES TOITURES A ISOLATION INVERSEE

L’isolation thermique des toitures-terrasses est essentielle en hiver comme en été. Elle permet en hiver de réduire efficacement les flux de chaleur émanant d’un bâtiment chauffé et, en été, de limiter considérablement le besoin de climatisation.

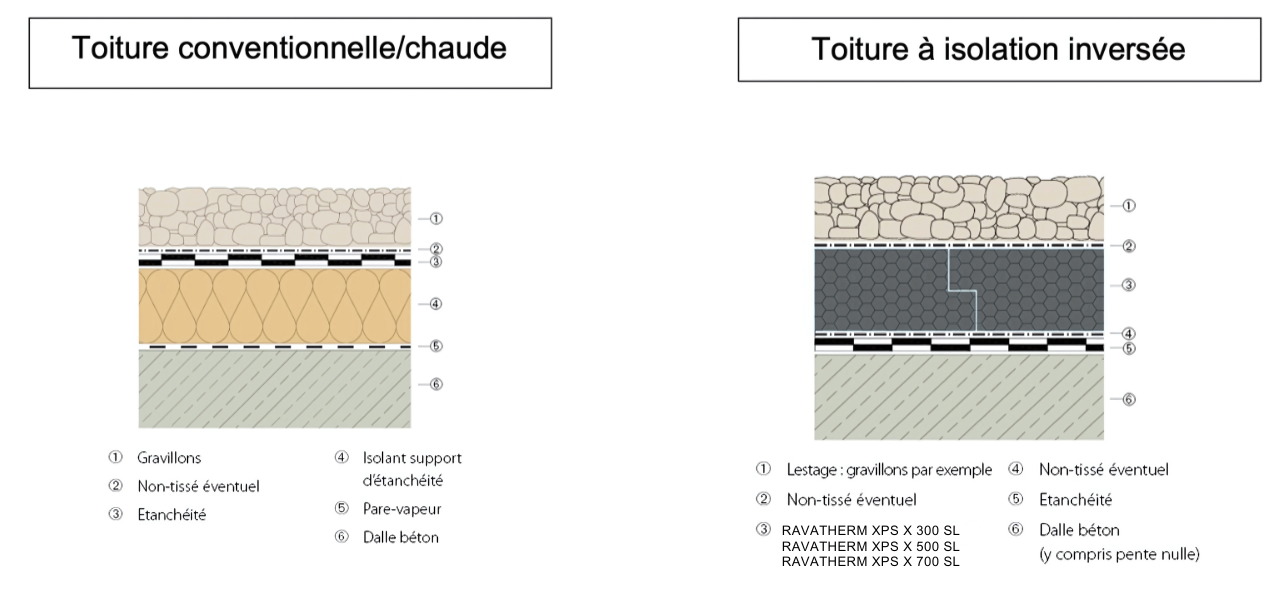

Dans une toiture à isolation inversée, contrairement à une isolation classique, la membrane d’étanchéité de la toiture est posée en indépendance directement sur la structure le plus souvent en béton puis protégée par l’isolation sans qu’il soit nécessaire d’ajouter un pare-vapeur. Les isolants RAVATHERM XPS et RAVATHERM XPS Plus sont validés depuis de près de 60 ans dans cette technique.

Ils présentent de nombreux avantages :

• Ils peuvent être mis en œuvre quelles que soient les conditions météorologiques
• Ils protègent la membrane d’étanchéité de tout risque de perforation lors de l’intervention des différents corps d’états sur le chantier
• Ils permettent une mise hors d’eau du bâtiment etun phasage plus rapides, et donc un appel de fonds plus en amont

Pour améliorer encore les performances thermiques, une membrane techno-textile drainante et perméable à la vapeur d’eau RAVATHERM XPS MK est placée au-dessus de l’isolation, avant un lestage par des gravillons ou des dalles sur plots. La membrane techno-textile est un composant essentiel qui minimise les pertes de chaleur dues à l’effet de refroidissement de l’eau de pluiequi pourrait passer sous l’isolant et ne doit pas être confondue avec la couche d’étanchéité.Sur une toiture conventionnelle (ou chaude), l’isolation est placée sous la membrane d’étanchéité. Les isolants RAVATHERM XPS et RAVATHERM XPS Plus ne doivent EN AUCUN CAS être utilisés dans un système de toiture chaude. Les toitures-terrassesà isolation inverséerespectent les réglementations en vigueur du bâtiment selon lesquelles la protection thermique doit être continue et installée sur la surface extérieure de la structure du bâtiment. Il existe plusieurs types de toitures terrasses à isolation inversée et tous suivent les principes décrits ci-dessus.

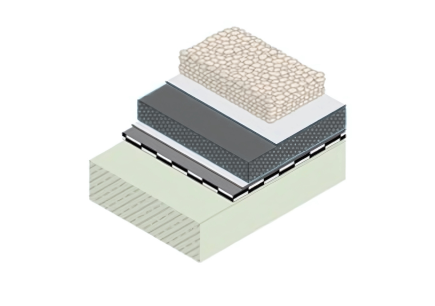

Toitures-terrasses à isolation inversée non accessibles et toitures techniques

Ces toitures-terrasses non accessibles sont lestées par des gravillons, comme lestoitures- terrasses techniques qui permettent un accès occasionnel pour l’entretien de la terrasse et de ses différents équipements. Un nouveau simulateur de calcul de dimensionnement des lestages simplifie la conception de ces toitures. Il est validé par les experts du CSTB et fondé sur les prescriptions communes des membres d’Exiba France, association des producteurs de mousse d’XPS dont Ravago Building Solutions est membre. Il est accessible en suivant ce lien : https://exiba.fr/calcul-lestage.php

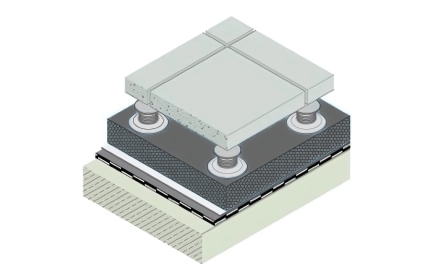

Toitures-terrasses à isolation inversée accessibles

Conçues pour être accessibles aux piétons et compatibles avec les aménagements urbains, elles sont généralement lestées par des dalles sur plots ou dalles et pavés posés à sec.  Elles peuvent également être équipées de jardinières, de mobilier urbain ou de toutautre élément décoratif.

Toitures-terrasses à retenue temporaire des eaux de pluie

Les toitures terrasses à retenue temporaire des eaux de pluie permettent de stocker l’eau pendant une courte période, de ralentir ainsi très tôt le ruissellement de l’eau vers le réseau d’égouts, et d’en éviter la saturation et donc tout risque d’inondation lié à de fortes pluies de plus en plus fréquentes aujourd’hui, dans le sud-est de la France lors de violents orages. Dans ce cas la couche de lestage a la même épaisseur que l’isolant.

Toitures-terrasses parking et circulables

Elles sont de plus en plus utilisées pour augmenter les capacités de parking des centres commerciaux, immeubles de bureaux, locaux commerciaux, voire immeubles résidentiels en périphérie ou en centre-ville. Soumises à de nombreuses contraintes mécaniques, elles doivent supporter les importantes charges statiques et dynamiques des véhicules qui les utilisent. Elles doivent donc offrir d’excellentes performances thermiques et mécaniques à long terme.

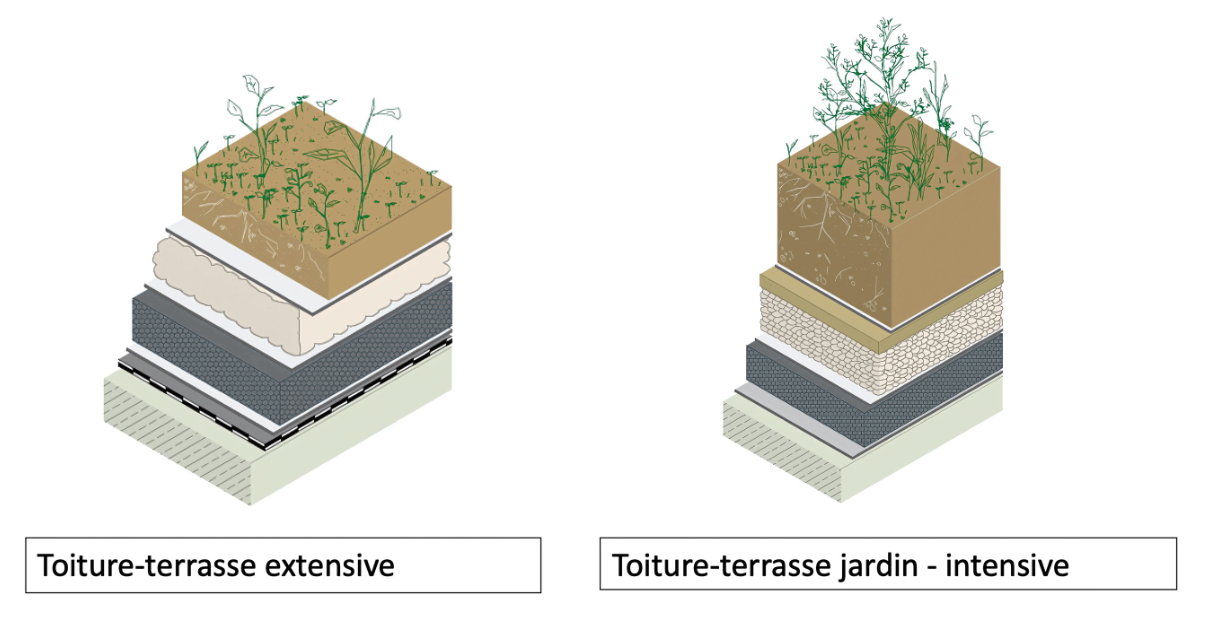

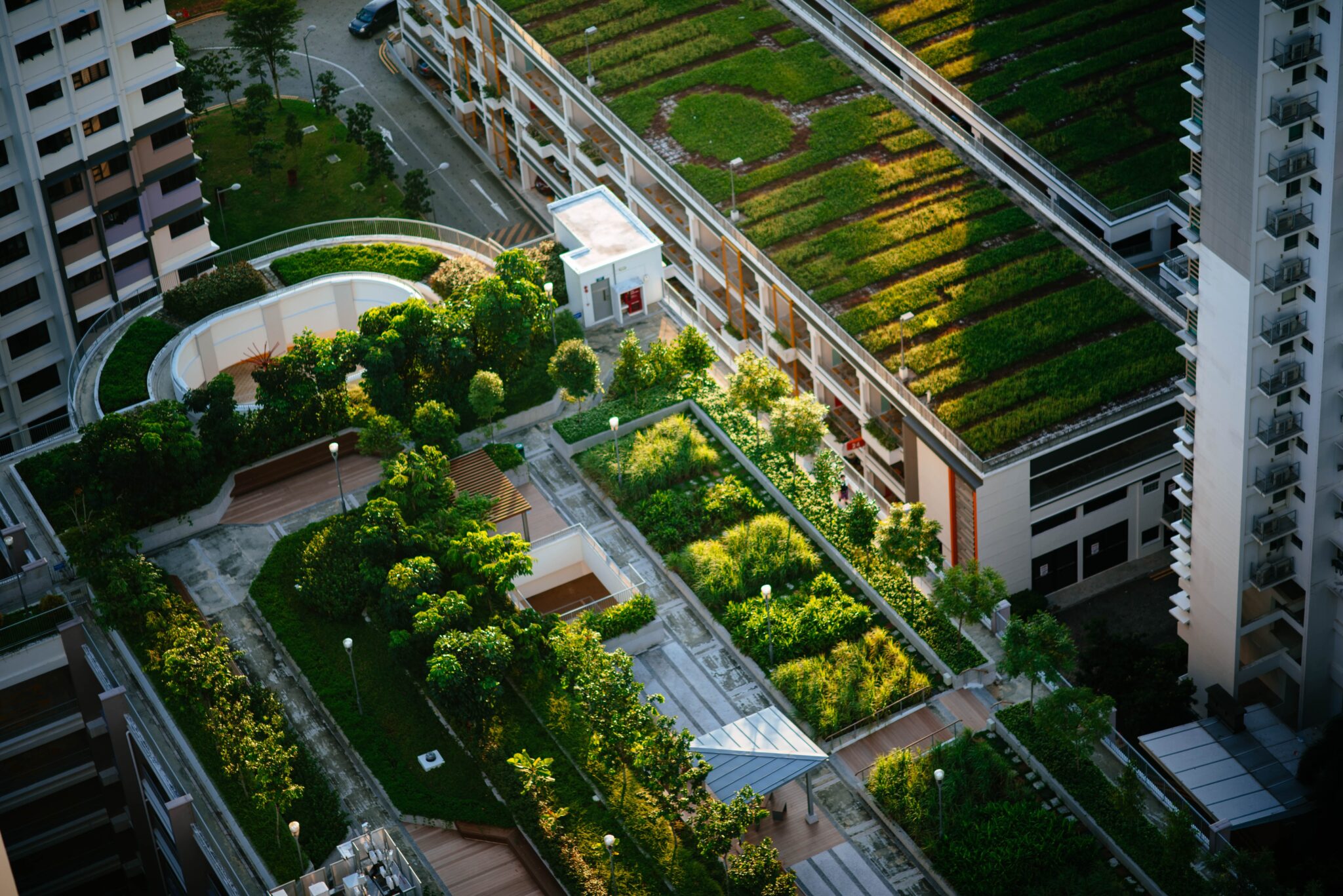

Toitures-terrasses végétalisées

Dans ces toitures – terrasses jardins ou extensives – la végétation sert de lestage à l’isolation inversée.

Dans la terrasse jardin ou intensive, d’importantes épaisseurs de terre sont déposées sur l’isolant pour réaliser de vrais jardins suspendus avec des arbustes et des arbres.

Dans la terrasse extensive, une épaisseur de terre moins importante permet de cultiver des plantes grasses, sedums et mousses. Ces deux types de toitures présentent plusieurs avantages : les performances thermiques de la toiture et du bâtiment sous-jacent sont améliorées ; les polluants urbains dont le CO²  sont absorbés avec en conséquence une amélioration du microclimat urbain ; l’évacuation des eaux de pluie retardée due à l’effet tampon de la terre et de la végétation permet de mieux gérer la quantité d’eau envoyée vers les égouts et les évacuations lors d’orages et phénomènes atmosphérique violents. Les toitures-terrasses végétalisées sont une excellente solution d’un point de vue technique, esthétique et environnemental.

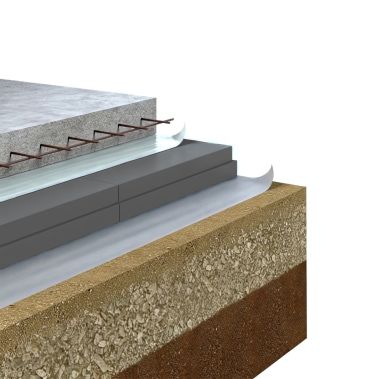

ISOLATION DES SOLS – DALLAGES

Dans un bâtiment, les sols non isolés sont source d’importantes déperditions thermiques – jusqu’à 15% pour les bâtiments résidentiels. Une isolation performante des sols permet de réduire ces déperditions, de prévenir les problèmes de condensation et d’améliorer la sensation de confort à l’intérieur des pièces en contrôlant la température intérieure quelles que soient les fluctuations des températures extérieures.

La mise en œuvre se fera conformément au DTU 13.3 partie 1,2,3 ou au DTU 45.1 selon le type d’ouvrage.

Avant de réaliser un dallage, il est impératif de connaître le sol et par conséquent recommandé de réaliser une étude géotechnique pour définir la structure du site au voisinage et au droit du bâtiment à construire.

Les exigences en termes de résistance à la compression détermineront quels isolants RAVATHERM XPS et RAVATHERM XPS Plus sont les mieux adaptés pour l’isolation des différents types de sols. Les isolants RAVATHERM XPS et RAVATHERM XPS Plus, dont les valeurs de résistance en compression s’étendent de 300 kPa à 700 kPa, conviennent à tous les types de sols, sols résidentiels, d’entrepôts frigorifiques, d’équipements sportifs voire d’hangars pour avions.

Exemples d’applications

200 kPa Bâtiments Résidentiels	300 kPa Bâtiments commerciaux	500 kPa Toitures-terrasses parking	700 kPa Hangars pour avions

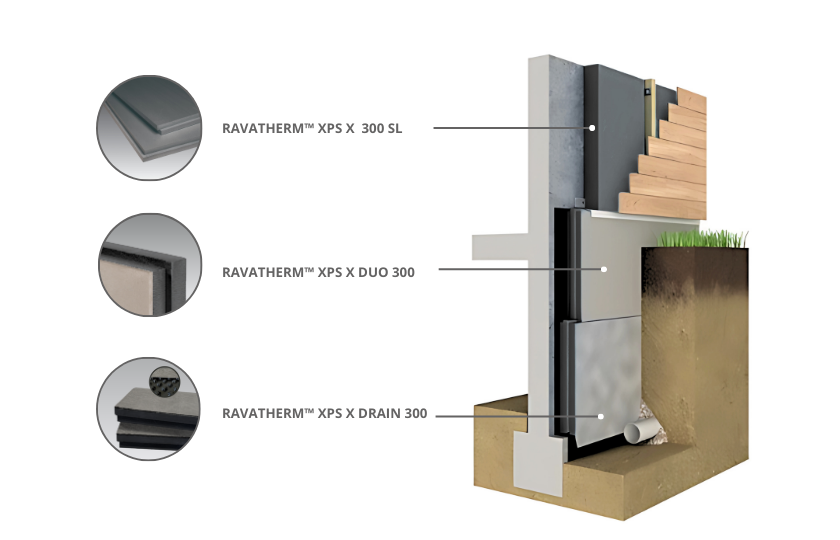

ISOLATION DES PAROIS ENTERREES ET SOUBASSEMENTDS

Environ 20 % des déperditions thermiques d’un bâtiment peuvent être attribuées aux murs en sous-sol, qui, s’ils ne sont pas isolés correctement peuvent également générer une condensation de surface. Toutes les pièces en contact direct avec le sol doivent donc être dotées d’une isolation thermique performante afin de minimiser les déperditions thermiques, d’éviter la formation de ponts thermiques aux liaisons sol/murs et d’éviter tout risque de condensation.

Les isolants RAVATHERM XPSet RAVATHERM XPS Plus peuvent être utilisés dans de nombreuses applications d’isolation périmétrique des parois enterrées même dans des zones avec risque de remontées de nappes phréatiques.

RAVATHERM XPS Plus DUO 300 permet d’assurer la continuité de l’isolation thermique entre la bande de réserve située entre le sol fini et le début de l’isolation par l’extérieur et de rompre les ponts thermiques pouvant exister en partie basse des murs enterrés.

RAVATHERM XPS Plus DRAIN 300 est LA solution économique 3 en 1 : isolation, drainage et protection de l’étanchéité.

Pourquoi choisir RAVATHERM XPS
et RAVATHERM XPS Plus ?

Des performances thermiques et mécaniques certifiées

Les performances thermiques et mécaniques des isolants RAVATHERM ont été et sont régulièrement certifiées ACERMI par le CSTB – Centre Scientifique et Technique du Bâtiment.

Leurs différentes applications font l’objet de certifications régulièrement renouvelées.

Les avantages de performances élevées

Tous les isolants RAVATHERM XPS et RAVATHERM XPS Plus sont dotés, grâce à leur structure à cellules fermées, de performances thermiques exceptionnelles, comme le démontre leur valeur lambda. Ces performances permettent d’atteindre des valeurs U cibles avec des panneaux isolants plus fins, ce qui offre une plus grande souplesse de conception. Des économies substantielles peuvent également être réalisées avec RAVATHERM XPS et RAVATHERM XPS Plus par rapport à des isolants concurrents qui nécessiteront des épaisseurs plus importantes pour atteindre les mêmes performances thermiques.
RAVATHERM XPS et RAVATHERM XPS Plus offrent une résistance à la compression supérieure à celle de l’EPS ou du PUR/PIR, ce qui signifie qu’il peut être utilisé dans des applications plus contraignantes à usage intensif comme les toitures-parking, les sols d’entrepôts frigorifiques ou encore les hangars pour avions.

Fabrication française

RAVATHERM XPS et RAVATHERM XPS Plus sont produits dans deux usines françaises situées l’une à Drusenheim en Alsace sur le site Rhine Center et l’autre à Artix dans le Béarn. Ils peuvent ainsi bénéficier de délais de livraison très courts.

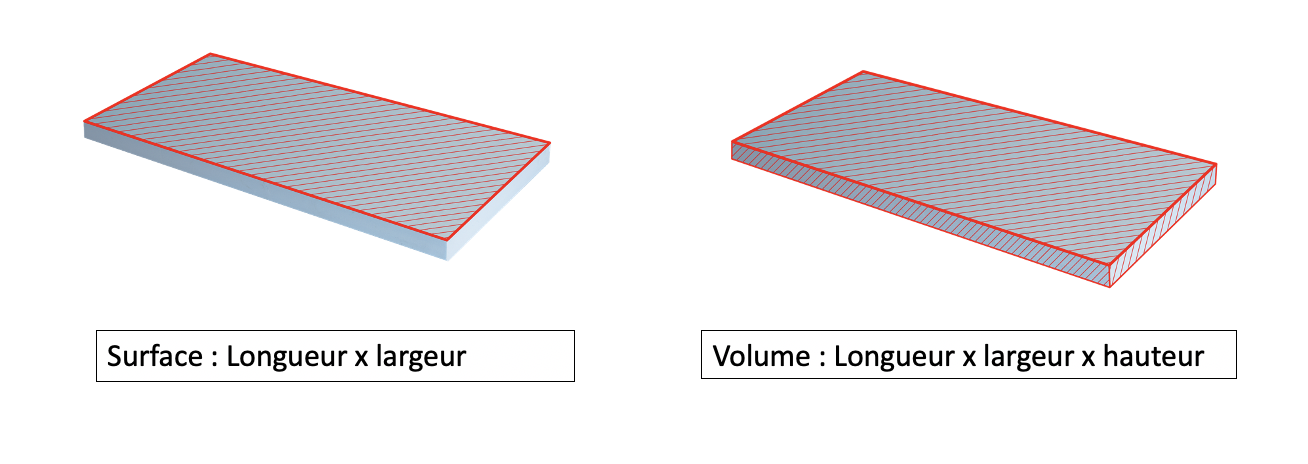

Méthodes différentes d’exprimer les quantités nécessaires pour un chantier

Ces quantités peuvent être exprimées soit en termes de surface couverte (m²) ou de volume de matériau d’isolation (m³). Les entreprises privilégient souvent l’une ou l’autre de ces mesures, mais il est relativement facile de passer de l’une à l’autre.

N.B. Vous devez impérativement connaître l’épaisseur de la couche d’isolation pour effectuer ce calcul et passer de la 2D à la 3D ou inversement.

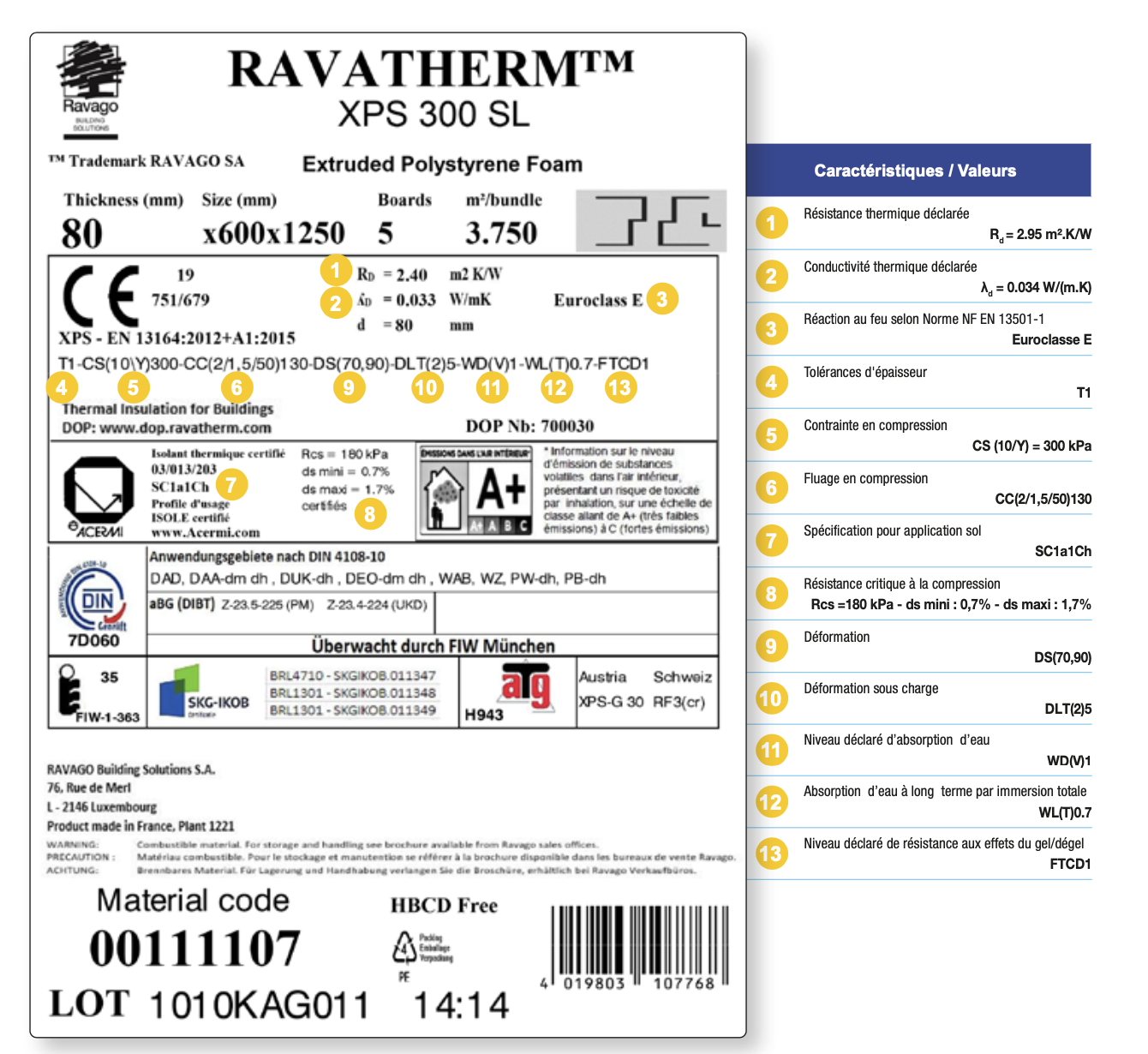

Comment lire les étiquettes des produits

Chaque étiquette apposée sur les paquets de RAVATHERM XPS résume leurs principales caractéristiques et valeurs comme l’indique l’exemple ci-dessous :

Services offerts par Ravago Building Solutions

Les clients actuels et prospects peuvent bénéficier d’une large gamme de services offerts par Ravago Building Solutions.

Service technique

Une équipe de spécialistes dédiée peut fournir des conseils et un soutien pendant les étapes de la conception d’un projet, en fournissant des calculs détaillés de la valeur U et d’autres informations techniques. Ces demandes peuvent être faites via le site web de Ravago Building Solutions : www.ravagobuildingsolutions.com/fr ou par mail :
info.fr.rbs@ravago.com

Equipe commerciale

Ravago Building Solutions dispose d’une équipe au service de ses clients qui peut répondre aux questions courantes sur la disponibilité des stocks, la logistique, les prix, les commandes et les factures.

Stockage des produits

Les isolants RAVATHERM XPS et RAVATHERM XPS Plus doivent être protégés d’une exposition prolongée au soleil et stockés sous abri ou protégés par des feuilles de polyéthylène opaque de couleur claire. Il faut veiller à éviter tout contact avec des solvants et des matériaux contenant des composants organiques, car ceux-ci peuvent endommager les panneaux.

Tous les panneaux doivent être stockés à plat, hors du sol, sur une surface propre et plane et sous abri pour les protéger des vents violents. Ils ne doivent pas être exposés à une flamme nue ou à d’autres sources d’inflammation et il ne faut en aucun cas utiliser des panneaux endommagés.

Un quiz pour valider vos connaissances

Si vous le souhaitez, vous pourrez, à l’aide de ce quiz, tester les connaissances que vous venez d’acquérir sur l’isolation thermique et les caractéristiques de nos isolants RAVATHERM XPS et leurs applications !

Vous pouvez comptabiliser un total de 20 points et recevoir les réponses correctes et votre score par courrier électronique.
