Parois enterrées et soubassements

AVANTAGES DES ISOLANTS RAVATHERM™XPS Les isolants RAVATHERM^TM XPS, panneaux de mousse de polystyrène extrudé (XPS) satisfont ces caractéristiques grâce à leur structure cellulaire fermée :

• Performances thermiques élevées à long terme
• Résistance à l’humidité, à l’eau et aux cycles gel-dégel
• Résistance à la compression et au fluage en compression élevée (de 300 à 700 kPa selon les produits)
• Imputrescibilité
• Résistance à l’acide humique
• Stabilité dimensionnelle
• Facilite de découpe, ponçage et travail
• Mise en œuvre simples et rapides

Ils offrent de nombreux avantages pour les applications à fortes contraintes mécaniques et physiques :

• Protection mécanique de l’étanchéité durant la réalisation des travaux et le remblayage - sauf contexte très spécifique il n´est pas nécessaire de protéger les panneaux isolants.
• Possibilité de damer les matériaux de remblayage au droit des panneaux par des engins à damer manuels, par lits d’épaisseur conforme au DTU
• Absence de risques de condensation de la vapeur d´eau à l’intérieur de l’isolant grâce à une mise en œuvre de type « isolation inversée »
• Adapté à l’utilisation en zone de remontée de nappe phréatique sur une profondeur jusqu’à 7 m maxi
• Des performances thermiques et mécaniques à long terme documentées par de nombreux experts.

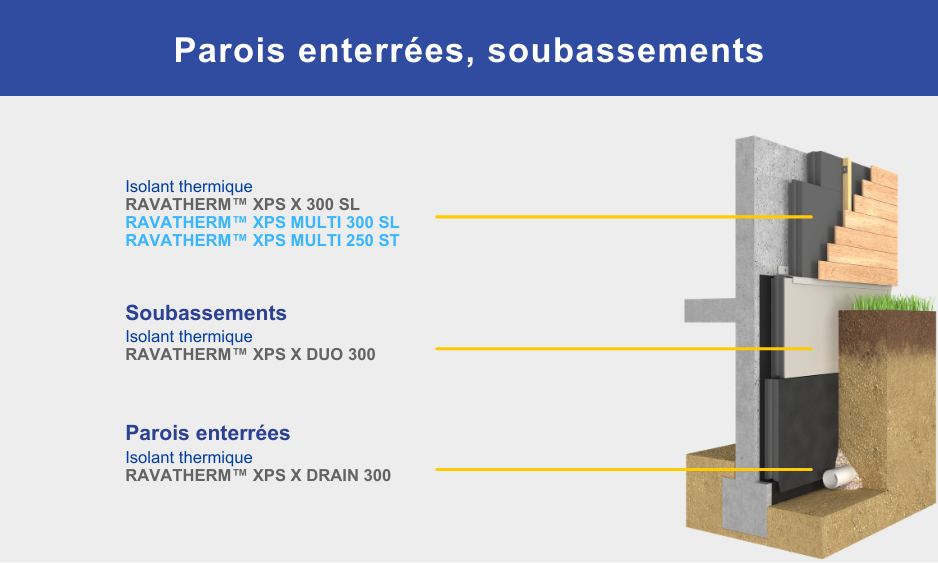

ISOLANTS RAVATHERM™XPS ADAPTES A CES APPLICATIONS

• RAVATHERM™XPS 300 SL, RAVATHERM™XPS 500 SL ET RAVATHERM™XPS 700 SL : Isolation thermique et protection mécanique de l’étanchéité
• RAVATHERM™XPS DUO 300 : Isolation thermique et protection intégrée avec parement en mortier adjuvanté de 1 cm. Il est utilisé principalement en isolation des soubassements avec finition intégrée : isolation des longrines périphériques des bâtiments industriels, isolation en partie basse des bâtiments complémentaire aux systèmes d’isolation par l’extérieur. Il assure la continuité de l’isolation thermique jusque dans le sol et résiste aux cycles gel/dégel toute en rapportant la finition inclue.
• RAVATHERM™XPS DRAIN 300 : Isolation thermique, protection mécanique et drainage intégrés. C’est un panneau rainuré sur une face dans le sens longitudinal et avec un textile non tisse qui recouvre les rainures. Ces rainures prévues pour l’évacuation de l’eau sont protégées contre le colmatage par le non-tissé servant de filtre. Ce non-tissé déborde sur deux côtés contigus du panneau afin d’assurer un bon recouvrement avec les panneaux adjacents. Les panneaux sont feuillurés sur les quatre faces ce qui assure une bonne continuité de la fonction thermique.

Lors de toute mise en œuvre de ces différentes applications, il est impératif de respecter les différentes normes en vigueur : RT 2012 et suivante et les DTU 14.1 (P11-221) - Travaux de cuvelage, DTU 13.3 (P 11-213) - Dallages, DTU 20.1 (P 10.202) – Ouvrages en maçonnerie de petits éléments - Parois et murs, etc.

• Si le sous-sol du bâtiment est immergé, même par intermittence, en totalité ou en partie, il est nécessaire de réaliser un cuvelage, conformément au DTU 14.1 : Travaux de cuvelage dans les parties immergées d’un bâtiment.
• Si l’ouvrage est situé au-dessus de la nappe phréatique, en totalité et en permanence, la norme /DTU 20.1 précise sous quelles conditions elle s’applique. A défaut le DTU 14.1 est applicable

RAVATHERM™XPS 300 SL, RAVATHERM™XPS 500 SL ET RAVATHERM™XPS 700 SL peuvent être utilisés en présence de nappe phréatique jusqu’à 7 m de profondeur.

MISE EN ŒUVRE EN CAS D’ABSENCE D’ACCUMULATION D’EAU

Il est possible d’isoler jusqu’à une profondeur de l’ordre de :

• 8 m environ avec RAVATHERM™XPS DRAIN 300  et RAVATHERM™XPS  300 SL
• 12 m environ avec RAVATHERM™XPS 500 SL
• 18 m environ avec RAVATHERM™XPS 700 SL

La pose de l’isolant se fait toujours côté extérieur de l’ouvrage ; l’isolant est installé sur les murs et ensuite le remblai est rapporté. Selon le cas, le maître d’œuvre prescrira la mise en œuvre ou non d’une étanchéité ou d’une imperméabilisation sur le mur, côté extérieur (cf. DTU 14.1 et 20.1). En pied d’ouvrage, les panneaux isolants doivent reposer sur une surface dure, par exemple sur le débord de la fondation, afin d’éviter tout glissement lors de la mise en œuvre du remblaiement. L’épaisseur des panneaux isolants sera fonction des exigences thermiques demandées à la paroi. Les recommandations de mise en œuvre suivantes sont communes à l’ensemble des isolants :

• Les panneaux RAVATHERM™XPS 300 SL, RAVATHERM™XPS 500 SL ET RAVATHERM™XPS 700 SL, feuillurés sur les quatre faces, sont posés à joints décalés, horizontalement ou verticalement et bien jointifs.
• Ils se coupent facilement avec des outils traditionnels de chantier (scie à main ou électrique, cutter, ...). Lorsque la hauteur à isoler est inférieure à la longueur d’un panneau, celui-ci est coupé à sa partie supérieure et la chute réutilisée en pied de colonne suivante
• La fixation des panneaux se fait par collage sur l’étanchéité. La colle doit être compatible avec le polystyrène extrudé (XPS) et l’étanchéité ainsi qu’avec l’utilisation envisagée (milieu humide...). Le collage est essentiellement une aide au montage car après le remblaiement la pression du remblai maintient les panneaux. En cas de remontées d’eau de la nappe phréatique, la colle doit être posée sur toute la face du panneaux – collage de pleine face
• En tête d’ouvrage, l’espace entre le mur et le sommet des panneaux du haut est colmaté avec de la colle utilisée pour le collage afin d’éviter toute pénétration de terre entre le mur et l’isolant. Alternativement, un profil formant rejet d’eau peut être fixé en tête des panneaux.
• Lorsque les panneaux sont posés et les ouvrages complémentaires réalisés (drain éventuel, etc.) le remblaiement se fait conformément aux exigences des normes et règles de l’art (granulométrie, couches successives, règles de damage...). Le matériau de fouille est généralement utilisé.
• Le remblai est mis en œuvre dans les deux semaines suivant le collage des panneaux et directement contre les panneaux isolants, sauf exigence ou suggestion particulières.
• Il peut également se faire au fur et à mesure de la pose des lits de panneaux, évitant ainsi la réalisation d’un échafaudage.
• La partie hors sol des panneaux isolants doit être protégée des chocs mécaniques et des UV par un parement rapporté. RAVATHERM™XPS MF300 présente l’avantage d’intégrer ce parement.
• Les panneaux RAVATHERM™XPS DUO 300 se découpent à la disqueuse et s’installent horizontalement ou verticalement.
• Les panneaux RAVATHERM™XPS  DRAIN 300 sont toujours posés avec les rainures orientées verticalement afin de conduire l’eau vers le drain posé au pied de la fondation et la face rainurée côté remblai. Les débords du non-tissé doivent être rabattus sur les panneaux adjacents. En tête de panneau, une rainure horizontale fait office de canal de répartition de l’eau arrivant des panneaux supérieurs dans les rainures verticales. Ceci évite d’avoir à aligner les rainures de panneaux superposés et de favoriser l’écoulement. Il est important de s’assurer que l’eau peut passer sans difficultés des panneaux RAVATHERM™XPS DI300 vers le système de drainage. En présence d’une forte concentration d’argile, des précautions devront être prises pour éviter le colmatage du système de drainage, par exemple, en interposant du gravier entre le non-tissé et le matériau de fouille servant au remblayage.

MISE EN ŒUVRE AVEC RISQUE D’ACCUMULATION D’EAU Dans cette configuration les isolants RAVATHERM™XPS 300 SL, RAVATHERM™XPS 500 SL, RAVATHERM™XPS 700 SL et RAVATHERM™XPS  DRAIN 300 sont soumis à une accumulation prolongée d’eau le long de la paroi ou à une remontée de nappe phréatique au niveau de la paroi. Dans ce cas il est possible d’isoler une hauteur maximale de 7 m. Les recommandations de mise en œuvre sont identiques à celles décrites lorsque le risque d’accumulation d’eau n’existe pas, à l’exception du mode de collage.

• Les panneaux sont collés en pleine surface avec une colle bitume à froid sans solvant contre la paroi étanchée support, afin d’éviter toute pénétration d’eau entre l’étanchéité et l’isolant.
• La colle est appliquée sur le panneau isolant avec une spatule crantée et son épaisseur doit permettre d’absorber les petites aspérités du mur support. On peut également réaliser un double encollage : sur le panneau et sur le mur support.
• Les panneaux sont fermement positionnés sur le mur support et leurs joints sont mastiqués à la colle. Si lors du chantier, par exemple, un angle de paroi isolée est endommagé, il doit être réparé par masticage de colle.
