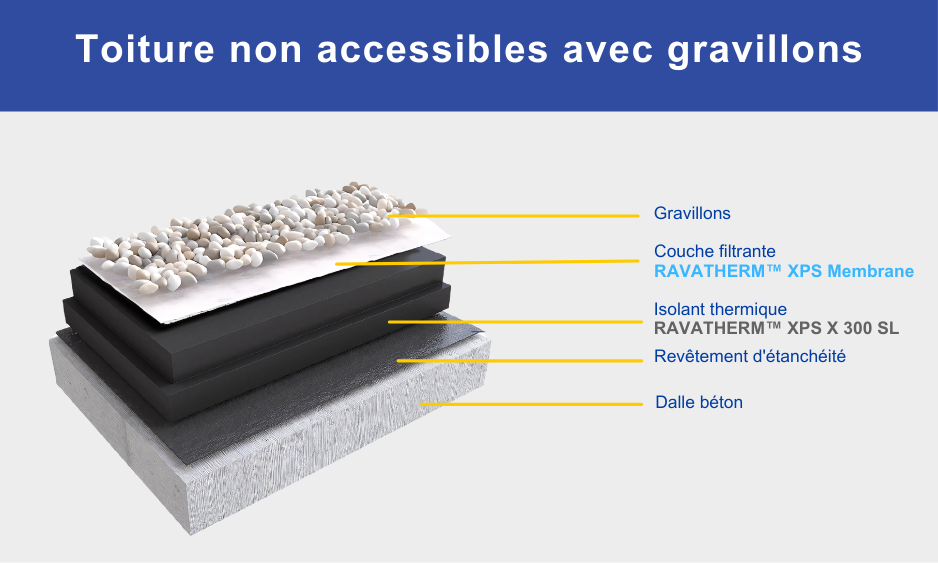

Toiture non accessibles avec gravillons

Mise en Œuvre des Toitures-Terrasses Lestées avec RAVATHERM™ XPS 300 SL

Conformité et Pente

La mise en œuvre doit respecter les Avis Techniques applicables. Une pente nulle est admise.

Élément Porteur

L’élément porteur, qu’il soit monolithe ou fractionné en maçonnerie, doit être conforme aux normes en vigueur. Les panneaux RAVATHERM™ XPS 300 SL, avec feuillures alternées sur les 4 chants, sont posés en indépendance sur l’étanchéité ou une couche de désolidarisation.

Techniques de Protection et Lestage

• Solution classique :
  • L’épaisseur des gravillons doit être égale à celle de l’isolant, avec un minimum de 50 mm de gravillons de granulométrie 10/18 mm à 15/30 mm.
  • Si la granulométrie est inférieure à 10 mm, une couche de séparation en non-tissé avec recouvrement de 150 mm est obligatoire.
• Solution allégée :
  • Granulométrie conforme au DTU 43.1, possibilité d’utiliser des gravillons fins (5/15).
  • Un trop-plein d’alerte est requis en complément des descentes d’eaux pluviales.

Dans les deux cas, une couche de séparation, comme RAVATHERM™ XPS MK non-tissé, doit être posée avec un recouvrement des lés de 150 mm.

Zones Techniques

Dans les zones techniques, les gravillons sont remplacés par des dallettes préfabriquées en béton, posées à sec sur un non-tissé.

Résistance au Vent

Les effets du vent varient selon la région, l’exposition et la hauteur du bâtiment. Pour éviter la dispersion des gravillons, une granulométrie plus élevée peut être choisie, et des dallettes en béton doivent être posées sur une largeur de 2 m en périphérie, conformément à l’Avis Technique.

Nouvelle méthode de dimensionnement des lestages validée par le CSTB

La récente méthode de dimensionnement des lestages, approuvée par le CSTB, limite l’épaisseur des gravillons à seulement 50 mm, quelle que soit l’épaisseur des panneaux isolants. Cette solution peut être complétée par des dallettes en béton, selon les critères suivants :

• Zone de vent
• Rugosité ou catégorie de terrain : mer ou zone côtière, campagne, zone urbaine
• Type de toiture-terrasse
• Hauteur de la toiture

Prenons un exemple : pour un isolant de 200 mm, la nouvelle méthode permet une épaisseur totale de 250 mm (200 mm d’isolant + 50 mm de gravillons). À titre de comparaison, l’ancienne règle exigeait 200 mm de gravillons, portant l’épaisseur totale à 400 mm.

Avantages de la nouvelle méthode

Cette approche offre des bénéfices indéniables :

• Réduction des coûts globaux : économies sur les matériaux et la main-d'œuvre
• Diminution de la hauteur des acrotères : moins de remontées de membrane, réduisant ainsi les coûts de construction
• Simplification de la conception : ajustement des performances thermiques sans modifications majeures du système
• Meilleur impact environnemental : optimisation des ressources et réduction des émissions liées à la production et au transport des matériaux

Calcul de dimensionnement des lestages

Un simulateur de calcul du dimensionnement des lestages a été développé par l’association Exiba France dont Ravago Building Solutions est membre.

Validé par le CSTB, il permet d’optimiser le dimensionnement des lestages sur les différents types de toitures terrasses à isolation inversée avec l’XPS ; de réduire les temps de mise en œuvre et d’encombrement du chantier, de diminuer la hauteur de l’immeuble et les charges statiques sur sa structure. Un bénéfice indéniable en termes de coût à qualité égale !
Il vise les travaux neufs ou de rénovation sur support béton et s’apparente à une aide à la conception en phase initiale de projet. Il permet de calculer le lestage de manière forfaitaire sans tenir compte de la hauteur de l’acrotère. Il convient toutefois de vérifier les calculs liés au projet avant la phase de réalisation.

Pour l'utiliser, il suffit de suivre ce lien : https://exiba.fr/calcul-lestage.php
