Dallage de deux chambres froides dans le Lot et Garonne

Application : Isolation de dallages sur terre-pleinSolution préconisée : RAVATHERM XPS 500 SL, RAVATHERM XPS SP et RAVATHERM XPS 700 SL

Simon Bardin, Chargé d’affaires chez Bexi Ingénierie a préconisé les caractéristiques techniques à respecter « Les chambres froides négatives dédiées au stockage sur des palettiers mobiles de grandes hauteurs imposent des charges de plusieurs tonnes au sol et plus particulièrement en pied de rack. Les palletiers reposent sur des rails métalliques encastrés dans le dallage béton mis en œuvre sur un isolant dont les caractéristiques techniques spécifiques doivent permettent de transmettre les charges sans déformation ni tassement dans le temps et garantir une isolation thermique à long terme »

Pascal Guillou, Président de la société Chabrié Isolation, spécialiste de l’isolation des chambres froides, a donc retenu les isolants RAVATHERM XPS pour les dallages de ces deux chambres froides :

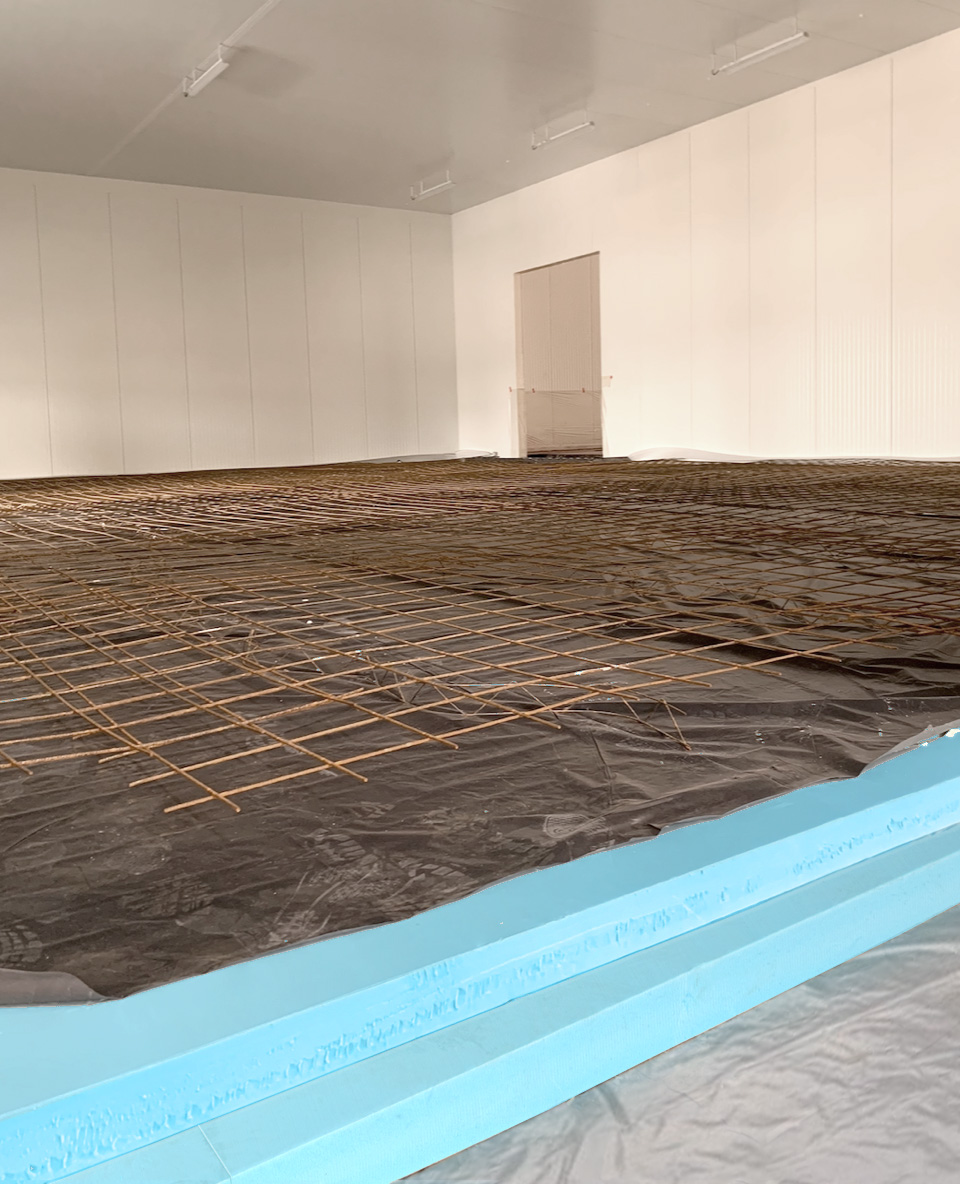

• à Bon Encontre pour les Transports Guéry, spécialiste dans le transport et le stockage frigorifique, 935 m² de RAVATHERM XPS 700 SL en 80 mm d’épaisseur ont été mis en œuvre  en support des rails des palettiers puis ensuite une première couche sur 2385 m² de RAVATHERM XPS 500 SL en 80 mm d’épaisseur et une deuxième couche sur 2970 m² de RAVATHERMXPS SP en 80 mm.
• à Villeneuve-sur-Lot pour SOFRILOG, spécialiste de la logistique et du transport grand froid, 630 m² de RAVATHERMXPS 700 SL en 80 mm d’épaisseur ont été mis en œuvre en support des rails des palettiers puis ensuite une première couche sur 1440 m² de RAVATHERMXPS 500 SL en 80 mm d’épaisseur et une deuxième couche sur 1530 m² de ce même isolant.

Plusieurs critères ont guidé ces choix selon le cahier des charges des clients :

– la vérification par le bureau d’étude de Chabrié Isolation des charges admissibles sur les isolants

– leur compatibilité avec le dallage béton et le lot palettiers Racks mobiles.

– leur conformité avec les DTU 13.3 et 45.1

– la qualité des isolants et leurs nombreux choix techniques et dimensionnels

– la facilité et la qualité d’échanges techniques et commerciaux en direct avec l’usine.

– l’unité de production des isolants dans la région.

Comme le précise Pascal Guillou, « L’isolant doit satisfaire des caractéristiques mécaniques très élevées d’où le choix du RAVATHERM XPS 700 SL dont la résistance en compression RCS est de 700 kPa. Les parties courantes (entre les rails) peuvent être équipées d’un isolant avec des caractéristiques mécaniques inférieures, d’où le choix du RAVATHERM XPS SP et RAVATHERM XPS 500 SL. Cette optimisation permet de réduire les coûts mais nécessite un calepinage très précis et une rigueur de mise en œuvre, raison pour laquelle cette prestation nous est confiée par nos clients. »

Crédits Photo : Ravago Buiding Solutions

Maîtres d’ouvrage

Transports C.GUERY – 47240 Bon-Encontre

Etablissement SOFRILOG – 47300 Villeneuve-sur-Lot

Maître d’œuvre

Bexi Ingénierie – 79

Entreprise d’isolation

Chabrié Isolation – 47240 Bon-Encontre
